SOAP 2

Famille Pocket - Boîtiers électroniques - Plastique

Description

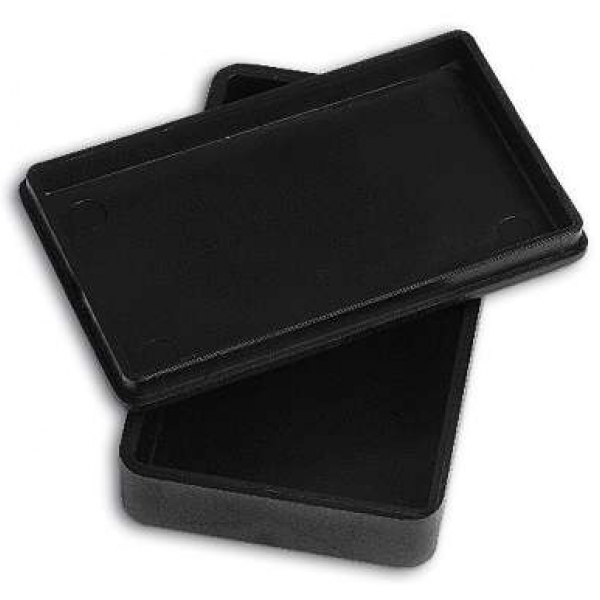

Coffrets en ABS avec des angles arrondis. Les parties inférieure et supérieure sont munies de plots pour la fixation d’un circuit imprimé. Montage des modèles “10011”, ”10012-B” et “10013-B” par une seule vis. Le modèle “10012-B” comporte un logement pour pile à 9V. Le modèle “10013-B” comporte un logement pour deux piles à 9V. Surface opaque.

Détails

Produits

Modèle L (mm) W (mm) H (mm) Couleur (Ral) Matériel MAX PCB L (mm) MAX PCB W (mm) Vis Batterie Accessoires Dessins Plus

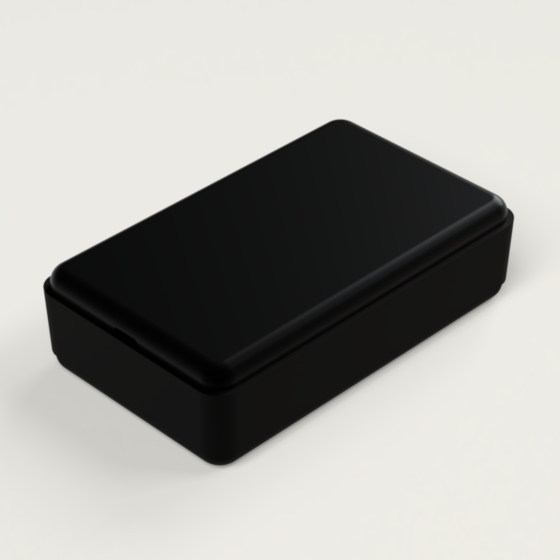

10010.9 58 35 16 9004
P2H-AT 54,6 31,6 - - PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: P2H-AT
  • MAX PCB L (mm): 54,6
  • MAX PCB W (mm): 31,6
  • Vis: -
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

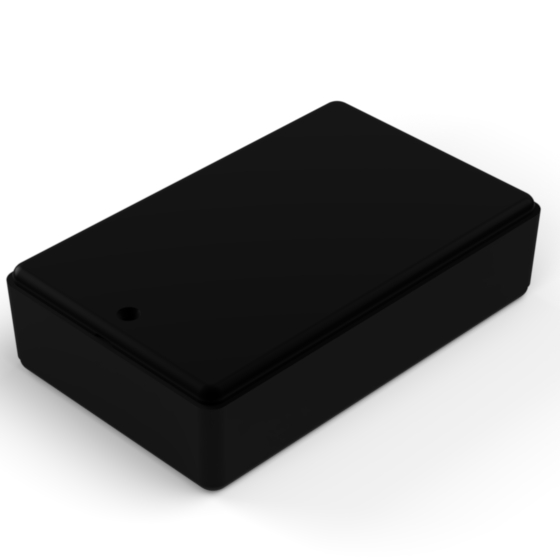

10011.9 90 56 22 9004
P2H-AT 75,5 49 1 - PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: P2H-AT
  • MAX PCB L (mm): 75,5
  • MAX PCB W (mm): 49
  • Vis: 1
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

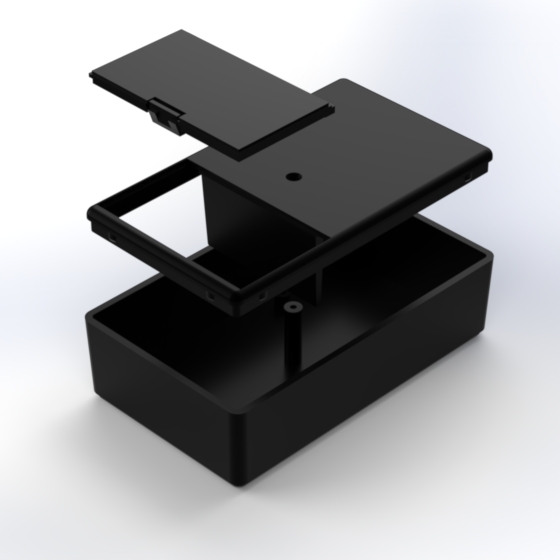

10012-B.9 99,5 60 30 9004
P2H-AT 54,5 51,5 1 1 x 9V AB9
PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: P2H-AT
  • MAX PCB L (mm): 54,5
  • MAX PCB W (mm): 51,5
  • Vis: 1
  • Batterie: 1 x 9V
  • Accessoires: AB9
  • Dessins:  PDF  DWG

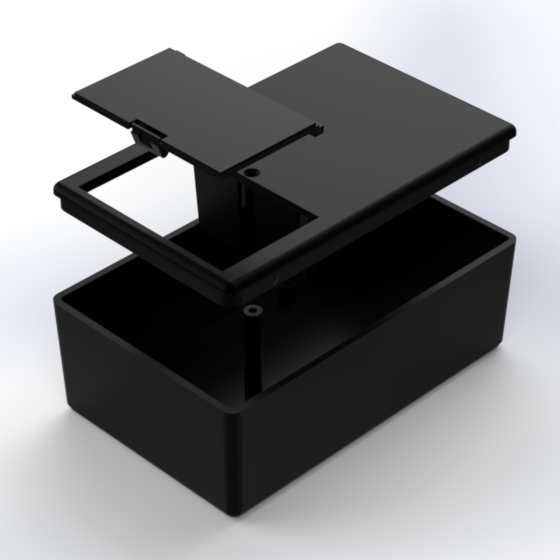

10013-B.9 109 69,5 40 9004
P2H-AT 60,5 59,5 1 1 x 9V / 2 x 9V AB9
PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: P2H-AT
  • MAX PCB L (mm): 60,5
  • MAX PCB W (mm): 59,5
  • Vis: 1
  • Batterie: 1 x 9V / 2 x 9V
  • Accessoires: AB9
  • Dessins:  PDF  DWG

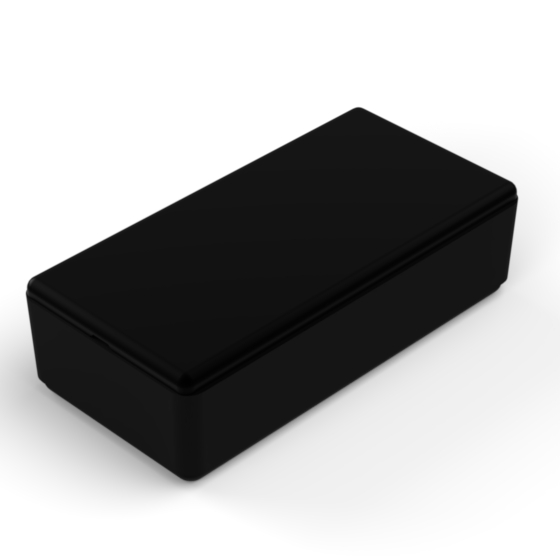

10015.9 78 39 23 9004
P2H-AT 70 31,5 - - PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: P2H-AT
  • MAX PCB L (mm): 70
  • MAX PCB W (mm): 31,5
  • Vis: -
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG
