Beschreibung
Scharfkantige Kunstoffgehäuse mit glänzender Oberfläche. Unterteil mit integrierten Führungen für PCB. Die Modelle der „P“-Reihe sind mit einer 1 mm. starken Aluminiumplatte versehen. Die Modelle „M1“ und „M1/P“ besitzen ein abgekantetes Blech zur leichten Wandbefestigung. Montage mit vier Schrauben. Nach Anfrage sind hellgraue Polystyrolplatten erhältlich. (Mod. PP1, PP2, PP3, PP4).
Produkte
| Modell | L (mm) | W (mm) | H (mm) | Farbe (Ral) | Material | MAX PCB L (mm) | MAX PCB W (mm) | Schrauben | Batterie | Zubehör | Zeichnungen | Mehr | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

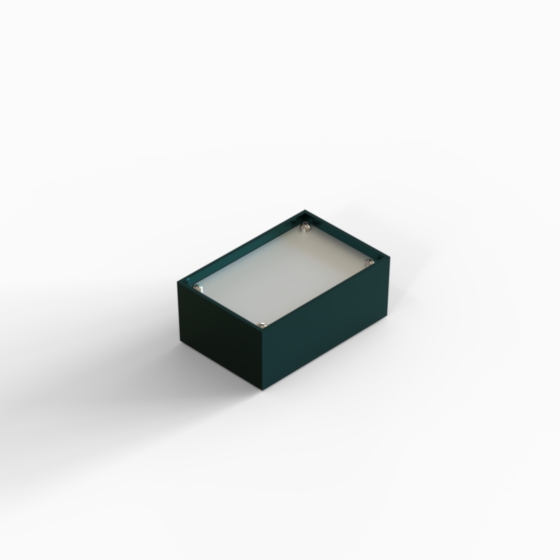

P/1.10 | 85 | 56 | 35,5 |
5020 |
N-UT | 80 | 25 | 4 | - |
PP1 |
PDF DWG |
|
|

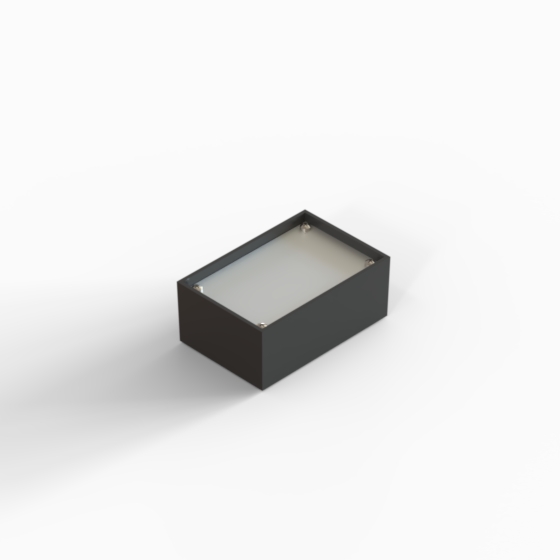

P/1.2 | 85 | 56 | 35,5 |
7012 |
N-UT | 80 | 25 | 4 | - |
PP1 |
PDF DWG |
|
|

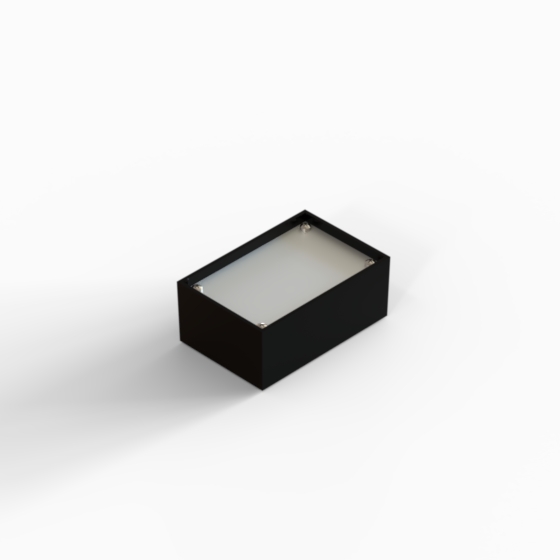

P/1.9 | 85 | 56 | 35,5 |
9004 |
P2H-AT | 80 | 25 | 4 | - |
PP1 |
PDF DWG |
|
|
P/2.10 | 110 | 70 | 48 |
5020 |
N-UT | 103,5 | 37 | 4 | - |
PP2 |
PDF DWG |
|
|

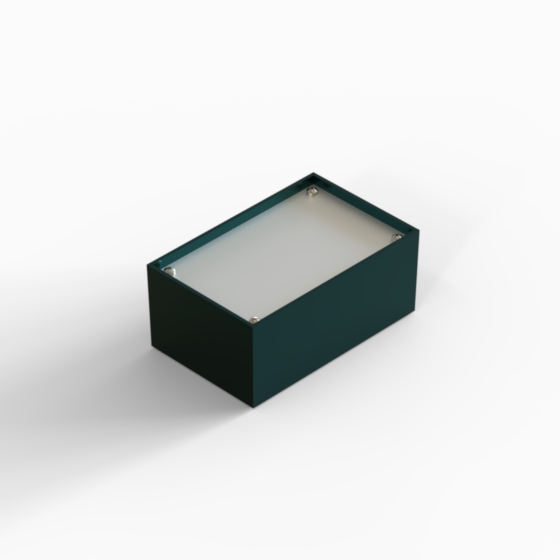

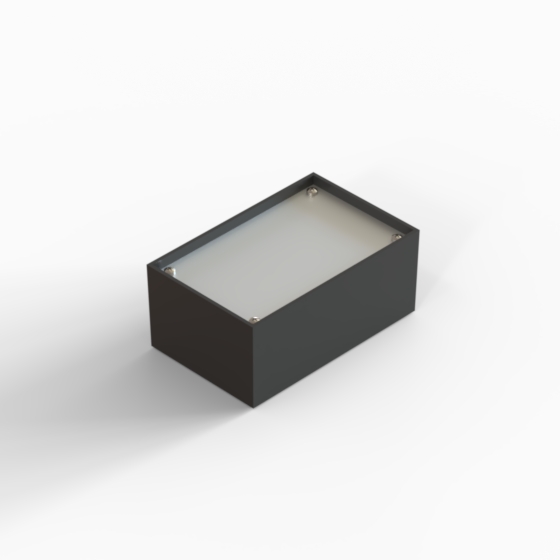

P/2.2 | 110 | 70 | 48 |
7012 |
N-UT | 103,5 | 37 | 4 | - |
PP2 |
PDF DWG |
|
|
P/2.9 | 110 | 70 | 48 |
9004 |
P2H-AT | 103,5 | 37 | 4 | - |
PP2 |
PDF DWG |
|
|
P/3.10 | 160 | 96 | 61 |
5020 |
N-UT | 154 | 49 | 4 | - |
PP3 |
PDF DWG |
|
|

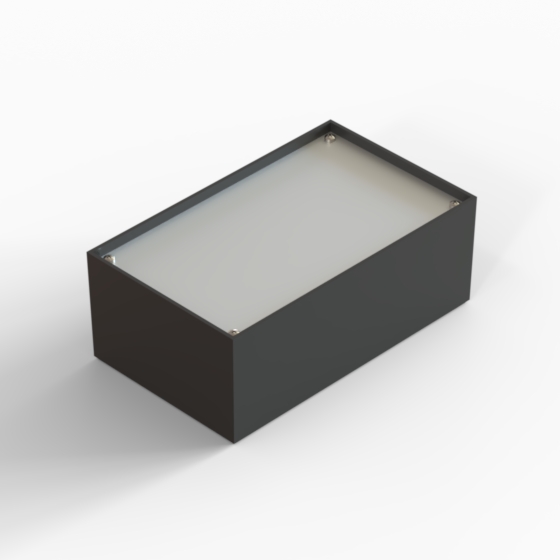

P/3.2 | 160 | 96 | 61 |
7012 |
N-UT | 154 | 49 | 4 | - |
PP3 |
PDF DWG |
|
|
P/3.9 | 160 | 96 | 61 |
9004 |
P2H-AT | 154 | 49 | 4 | - |
PP3 |
PDF DWG |
|
|

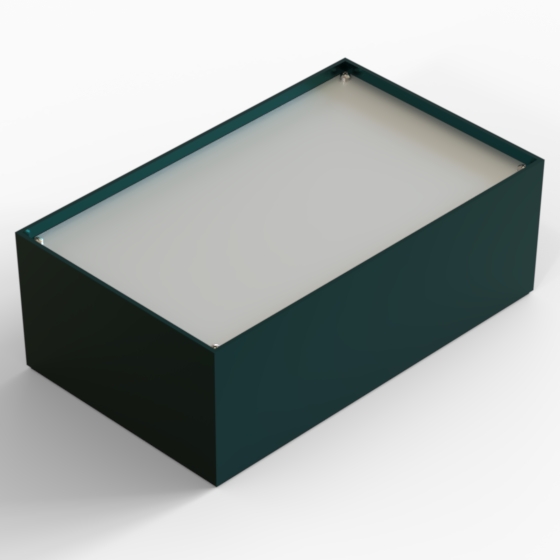

P/4.10 | 215 | 130 | 77 |
5020 |
N-UT | 208 | 64,5 | 4 | - |
PP4 |
PDF DWG |
|
|
P/4.2 | 215 | 130 | 77 |
7012 |
N-UT | 208 | 64,5 | 4 | - |
PP4 |
PDF DWG |
|
|

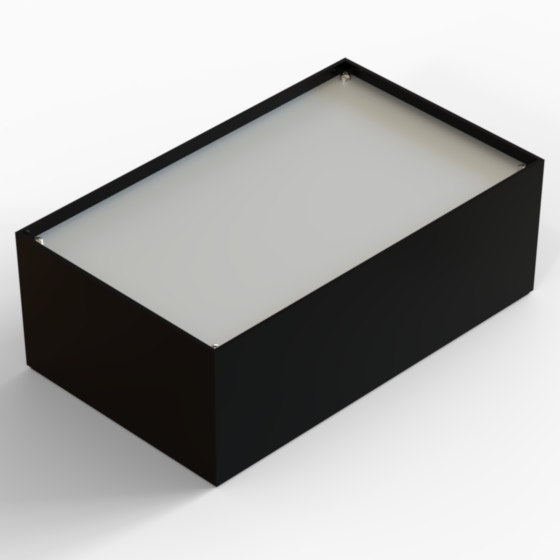

P/4.9 | 215 | 130 | 77 |
9004 |
P2H-AT | 208 | 64,5 | 4 | - |
PP4 |
PDF DWG |
13 produktfamilien , 155 Serien. Sie können nicht finden, was sie suchen? Kontaktieren sie uns
