SQUID2

Produktfamilie Pocket - Gehaeuse fuer Elektronik - Kunststoff

Beschreibung

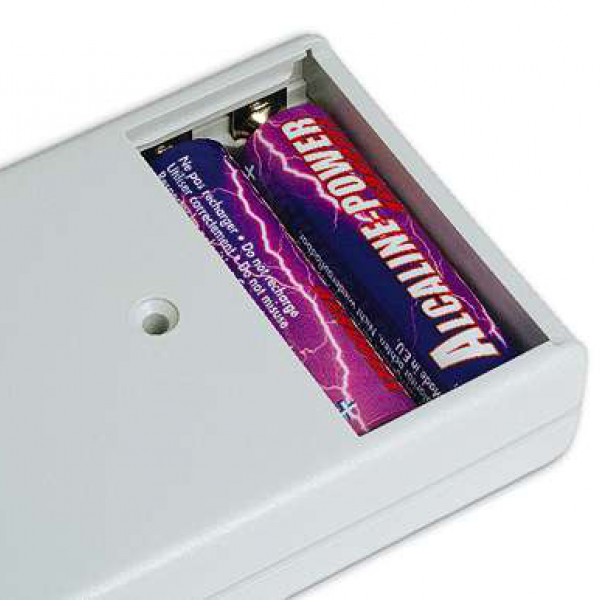

Kunststoffgehäuse mit ergonomischem Design. Unterteil und Deckel haben integrierte Montagepfeiler für PCB, Das Unterteil ist mit einem Fach für 9V-Batterien oder zwei 1.5V-Batterien versehen, das mit einschiebbarem Schnappdeckel verschlossen wird. Erhältlich ist auch eine infrarotdurchlässige Frontplatte (Mod. SQ2-IR). Die Modelle „SQ22“ und „SQ22-IR“ haben eine abgesetzte Fläche für eine Tastatur. Verschluß mit drei Schrauben. Nach Anfrage, Zweifachclip für 9V-Batterie (Mod. AB9), selbstklebender Distanzteil für Batterien (Mod. DSA).

Details

Produkte

Modell L (mm) W (mm) H (mm) Farbe (Ral) Material MAX PCB L (mm) MAX PCB W (mm) Schrauben Batterie Zubehör Zeichnungen Mehr
SQ2.5 174 60,5 23 9018
AG-ATY 110 52 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Displays
  • Farbe (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): 110
  • MAX PCB W (mm): 52
  • Schrauben: 3
  • Batterie: 2 x AA / 1 x 9V
  • Zubehör: AB9 DSA
  • Zeichnungen:  PDF  DWG
SQ2.9 174 60,5 23 9004
P2H-AT 110 52 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 110
  • MAX PCB W (mm): 52
  • Schrauben: 3
  • Batterie: 2 x AA / 1 x 9V
  • Zubehör: AB9 DSA
  • Zeichnungen:  PDF  DWG
SQ2-IR.5 174 60,5 23 9018
AG-ATY 110 52 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Displays
  • Farbe (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): 110
  • MAX PCB W (mm): 52
  • Schrauben: 3
  • Batterie: 2 x AA / 1 x 9V
  • Zubehör: AB9 DSA
  • Zeichnungen:  PDF  DWG
SQ2-IR.9 174 60,5 23 9004
P2H-AT 110 52 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 110
  • MAX PCB W (mm): 52
  • Schrauben: 3
  • Batterie: 2 x AA / 1 x 9V
  • Zubehör: AB9 DSA
  • Zeichnungen:  PDF  DWG
SQ22.5 174 60,5 23 9018
AG-ATY 110 52 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Displays
  • Farbe (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): 110
  • MAX PCB W (mm): 52
  • Schrauben: 3
  • Batterie: 2 x AA / 1 x 9V
  • Zubehör: AB9 DSA
  • Zeichnungen:  PDF  DWG
SQ22.9 174 60,5 23 9004
P2H-AT 110 52 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 110
  • MAX PCB W (mm): 52
  • Schrauben: 3
  • Batterie: 2 x AA / 1 x 9V
  • Zubehör: AB9 DSA
  • Zeichnungen:  PDF  DWG
SQ22-IR.5 174 60,5 23 9018
AG-ATY 110 52 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Displays
  • Farbe (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): 110
  • MAX PCB W (mm): 52
  • Schrauben: 3
  • Batterie: 2 x AA / 1 x 9V
  • Zubehör: AB9 DSA
  • Zeichnungen:  PDF  DWG
SQ22-IR.9 174 60,5 23 9004
P2H-AT 110 52 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 110
  • MAX PCB W (mm): 52
  • Schrauben: 3
  • Batterie: 2 x AA / 1 x 9V
  • Zubehör: AB9 DSA
  • Zeichnungen:  PDF  DWG
12 produktfamilien , 151 Serien. Sie können nicht finden, was sie suchen? Kontaktieren sie uns
