TK SP

Produktfamilie Handheld - Gehaeuse fuer Elektronik - Kunststoff

Beschreibung

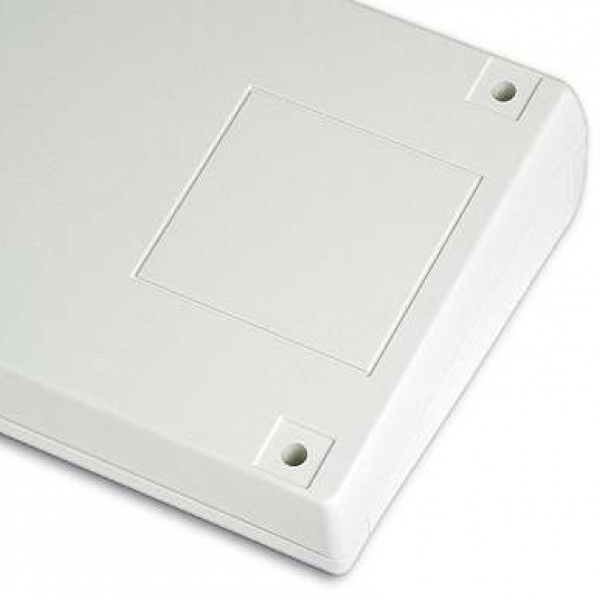

Kunststoffgehäuse die mit einer um 1.8 mm eingelassenen Fläche zur Aufnahme von Folientastaturen oder einer Aluminiumplatte geliefert werden. Unterteil und Deckel sind mit Montagepfeilern für PCB ausgerüstet (Eurokarte 100 x 160 mm). Matte Oberfläche. Montage mit vier Schrauben. Die Modelle „KK“ besitzen einen Dichtungssatz für IP65. Nach Anfrage, Aluminiumplatte (Mod. APTK) und „MT2“ zur Wandmontage lieferbar.

Details

Produkte

Modell L (mm) W (mm) H (mm) Farbe (Ral) Material MAX PCB L (mm) MAX PCB W (mm) Schrauben Batterie Zubehör Zeichnungen Mehr
TK11SP.7 188,5 133,5 56,5 9002
L320 176 119 4 - APTK
MT2
PDF
DWG
Displays
  • Farbe (Ral): 9002
  • Material: L320
  • MAX PCB L (mm): 176
  • MAX PCB W (mm): 119
  • Schrauben: 4
  • Batterie: -
  • Zubehör: APTK MT2
  • Zeichnungen:  PDF  DWG

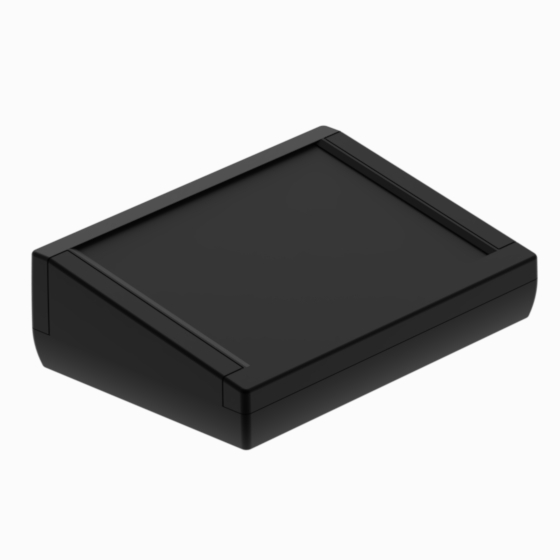

TK11SP.9 188,5 133,5 56,5 9004
P2H-AT 176 119 4 - APTK
MT2
PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 176
  • MAX PCB W (mm): 119
  • Schrauben: 4
  • Batterie: -
  • Zubehör: APTK MT2
  • Zeichnungen:  PDF  DWG
TK33SP.7 188,5 133,5 76,5 9002
L320 176 119 4 - MT2
PDF
DWG
Displays
  • Farbe (Ral): 9002
  • Material: L320
  • MAX PCB L (mm): 176
  • MAX PCB W (mm): 119
  • Schrauben: 4
  • Batterie: -
  • Zubehör: MT2
  • Zeichnungen:  PDF  DWG

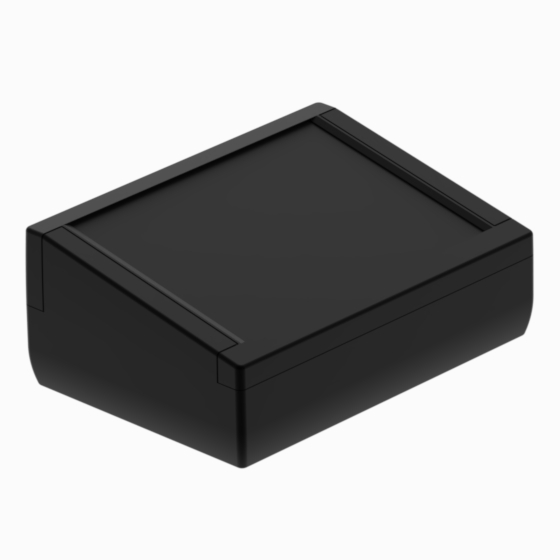

TK33SP.9 188,5 133,5 76,5 9004
P2H-AT 176 119 4 - MT2
PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 176
  • MAX PCB W (mm): 119
  • Schrauben: 4
  • Batterie: -
  • Zubehör: MT2
  • Zeichnungen:  PDF  DWG

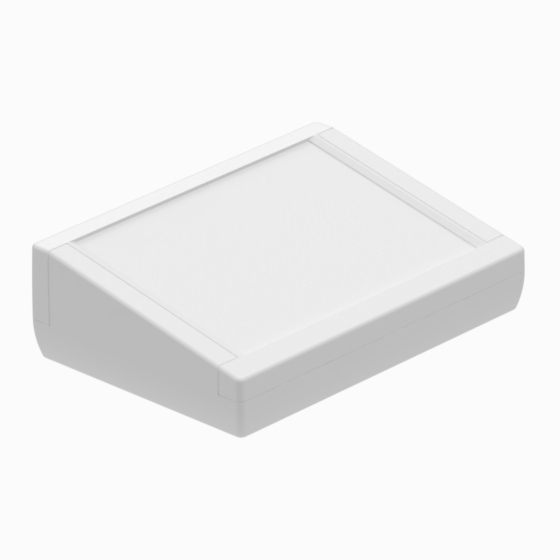

TKK11SP.7 188,5 133,5 56,5 9002
L320 176 119 4 - APTK
MT2
PDF
DWG
Displays
  • Farbe (Ral): 9002
  • Material: L320
  • MAX PCB L (mm): 176
  • MAX PCB W (mm): 119
  • Schrauben: 4
  • Batterie: -
  • Zubehör: APTK MT2
  • Zeichnungen:  PDF  DWG
TKK11SP.9 188,5 133,5 56,5 9004
P2H-AT 176 119 4 - APTK
MT2
PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 176
  • MAX PCB W (mm): 119
  • Schrauben: 4
  • Batterie: -
  • Zubehör: APTK MT2
  • Zeichnungen:  PDF  DWG

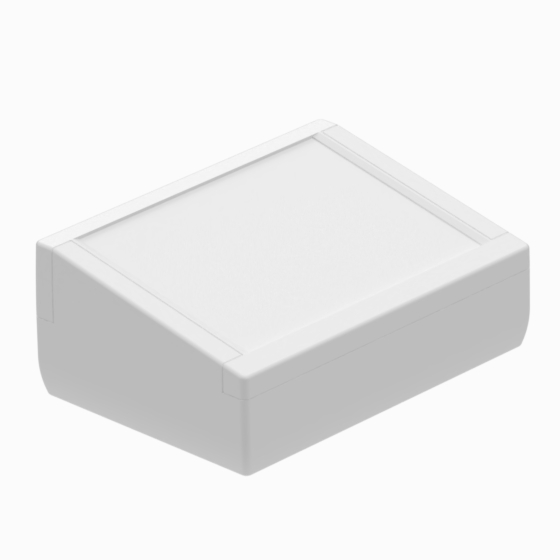

TKK33SP.7 188,5 133,5 76,5 9002
L320 176 119 4 - MT2
PDF
DWG
Displays
  • Farbe (Ral): 9002
  • Material: L320
  • MAX PCB L (mm): 176
  • MAX PCB W (mm): 119
  • Schrauben: 4
  • Batterie: -
  • Zubehör: MT2
  • Zeichnungen:  PDF  DWG
TKK33SP.9 188,5 133,5 76,5 9004
P2H-AT 176 119 4 - MT2
PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 176
  • MAX PCB W (mm): 119
  • Schrauben: 4
  • Batterie: -
  • Zubehör: MT2
  • Zeichnungen:  PDF  DWG
