ENCLOS

Produktfamilie Handheld - Gehaeuse fuer Elektronik - Kunststoff

Beschreibung

Kunststoffgehäuse mit zurückgesetzter Fläche zur Aufnahme einer 0.5 mm starken eloxierten Aluminiumplatte. Unterteil und Deckel mit integrierten Montagepfeilern für PCB. Die Modelle mit „B“ haben einen Fach für 9V-Batterie mit Schnappdeckel. Matte Oberfläche. Montage mit vier Schrauben. Nach Anfrage „MT1“ zur Wandmontage.

Details

Produkte

Modell L (mm) W (mm) H (mm) Farbe (Ral) Material MAX PCB L (mm) MAX PCB W (mm) Schrauben Batterie Zubehör Zeichnungen Mehr

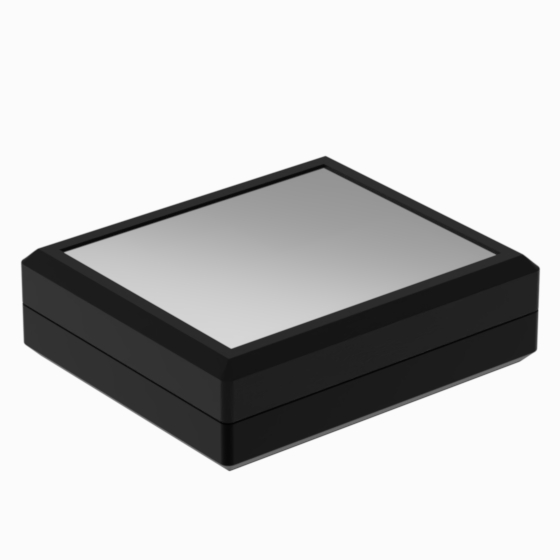

1111.9 85 72,5 25 9004
P2H-AT 76 62,5 4 - MT1
PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 76
  • MAX PCB W (mm): 62,5
  • Schrauben: 4
  • Batterie: -
  • Zubehör: MT1
  • Zeichnungen:  PDF  DWG

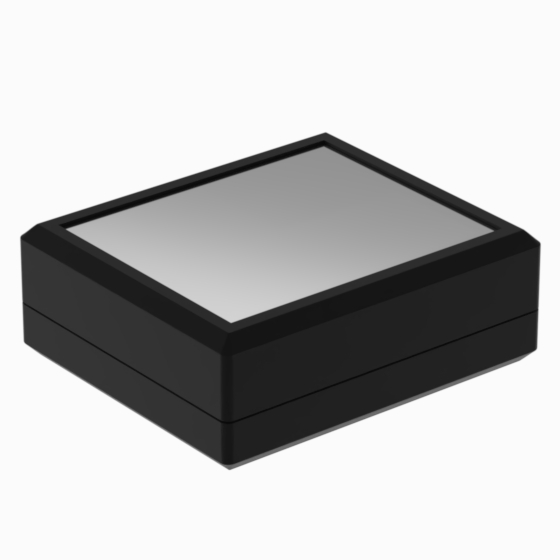

1122.9 85 72,5 30,5 9004
P2H-AT 76 62,5 4 - MT1
PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 76
  • MAX PCB W (mm): 62,5
  • Schrauben: 4
  • Batterie: -
  • Zubehör: MT1
  • Zeichnungen:  PDF  DWG

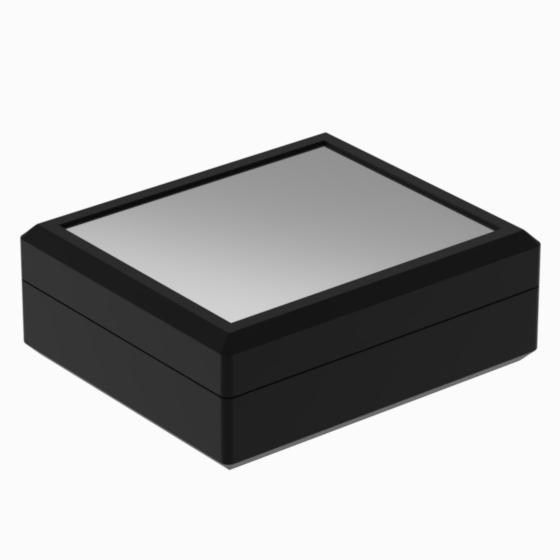

2211.9 85 72,5 30,5 9004
P2H-AT 76 62,5 4 - MT1
PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 76
  • MAX PCB W (mm): 62,5
  • Schrauben: 4
  • Batterie: -
  • Zubehör: MT1
  • Zeichnungen:  PDF  DWG

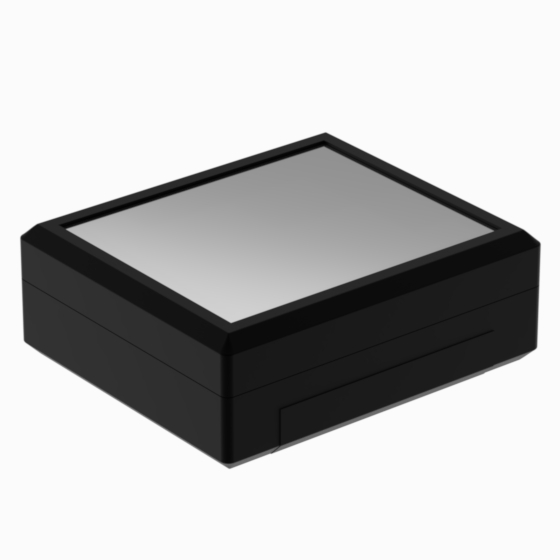

2211-B.9 85 72,5 30,5 9004
P2H-AT 76 30 4 - MT1
PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 76
  • MAX PCB W (mm): 30
  • Schrauben: 4
  • Batterie: -
  • Zubehör: MT1
  • Zeichnungen:  PDF  DWG

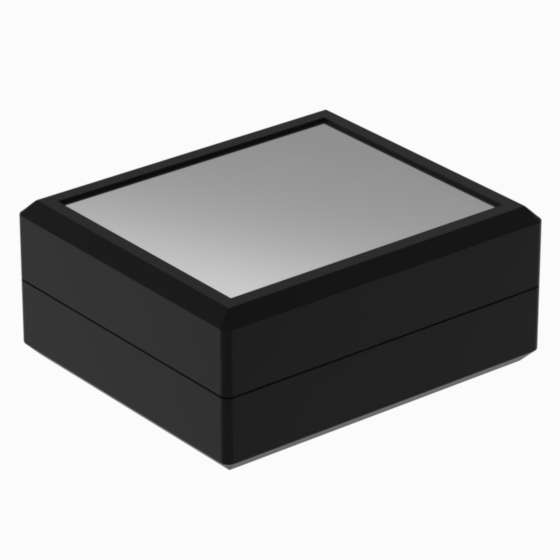

2222.9 85 72,5 36 9004
P2H-AT 76 62,5 4 - MT1
PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 76
  • MAX PCB W (mm): 62,5
  • Schrauben: 4
  • Batterie: -
  • Zubehör: MT1
  • Zeichnungen:  PDF  DWG
2222-B.9 85 72,5 36 9004
P2H-AT 76 30 4 - MT1
PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 76
  • MAX PCB W (mm): 30
  • Schrauben: 4
  • Batterie: -
  • Zubehör: MT1
  • Zeichnungen:  PDF  DWG
12 produktfamilien , 151 Serien. Sie können nicht finden, was sie suchen? Kontaktieren sie uns
