Produktfamilie Front Panel - Gehaeuse fuer Elektronik - Kunststoff

Beschreibung

Polystyrolgehäuse mit zurückgesetzter, durchsichtiger roter Frontplatte, die um 20° geneigt ist. Beide Gehäusehälften haben integrierte Montagepfeiler für PCB. Die Modelle „D/13“ und „D/14“ haben einen Kabelauslaß. auf der Rückseite. Matte Oberfläche. Montage mit vier Schrauben.

Details

Produkte

Modell L (mm) W (mm) H (mm) Farbe (Ral) Material MAX PCB L (mm) MAX PCB W (mm) Schrauben Batterie Zubehör Zeichnungen Mehr

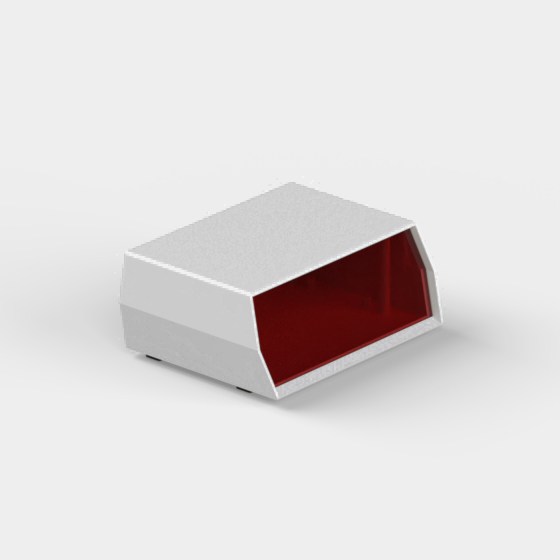

D-12.5 119,5 89 50 9018
AG-ATY - - 4 - PDF
DWG
Displays
  • Farbe (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): -
  • MAX PCB W (mm): -
  • Schrauben: 4
  • Batterie: -
  • Zubehör:
  • Zeichnungen:  PDF  DWG

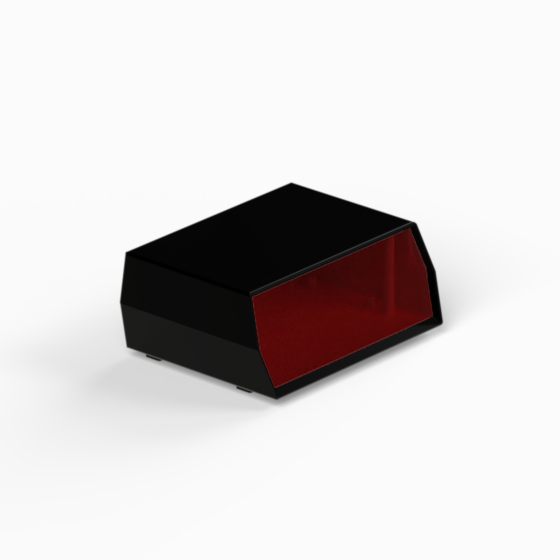

D-12.9 119,5 89 50 9004
P2H-AT - - 4 - PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): -
  • MAX PCB W (mm): -
  • Schrauben: 4
  • Batterie: -
  • Zubehör:
  • Zeichnungen:  PDF  DWG

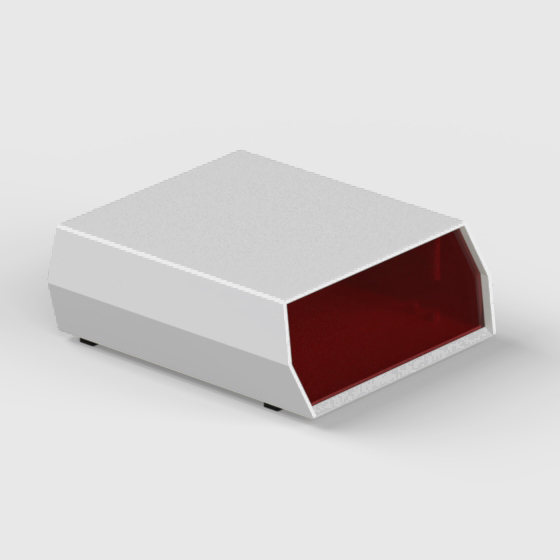

D-13.5 135 150 54 9018
AG-ATY - - 4 - PDF
DWG
Displays
  • Farbe (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): -
  • MAX PCB W (mm): -
  • Schrauben: 4
  • Batterie: -
  • Zubehör:
  • Zeichnungen:  PDF  DWG

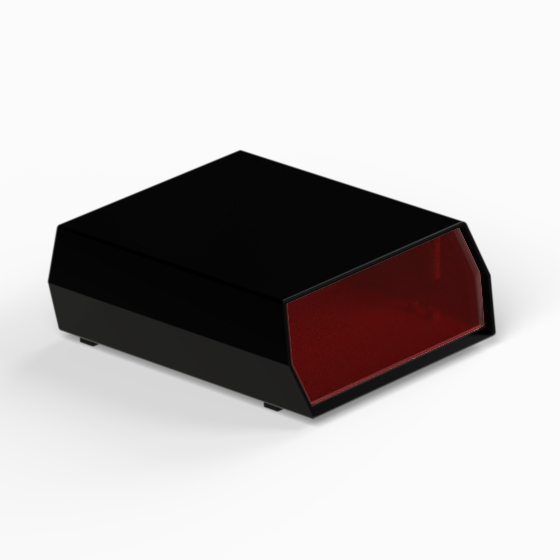

D-13.9 135 150 54 9004
P2H-AT - - 4 - PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): -
  • MAX PCB W (mm): -
  • Schrauben: 4
  • Batterie: -
  • Zubehör:
  • Zeichnungen:  PDF  DWG

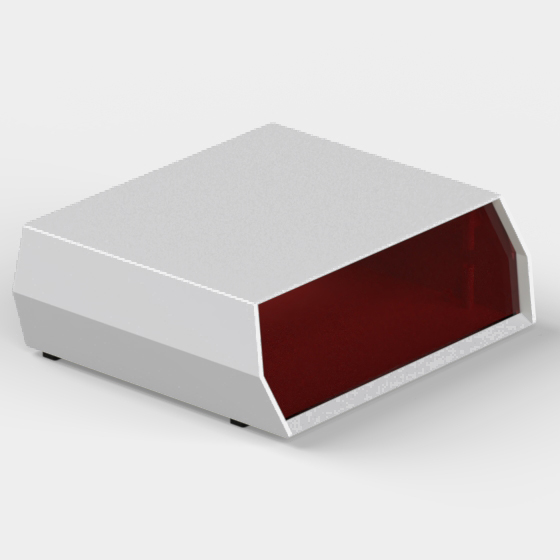

D-14.5 181 155 60 9018
AG-ATY - - 4 - PDF
DWG
Displays
  • Farbe (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): -
  • MAX PCB W (mm): -
  • Schrauben: 4
  • Batterie: -
  • Zubehör:
  • Zeichnungen:  PDF  DWG

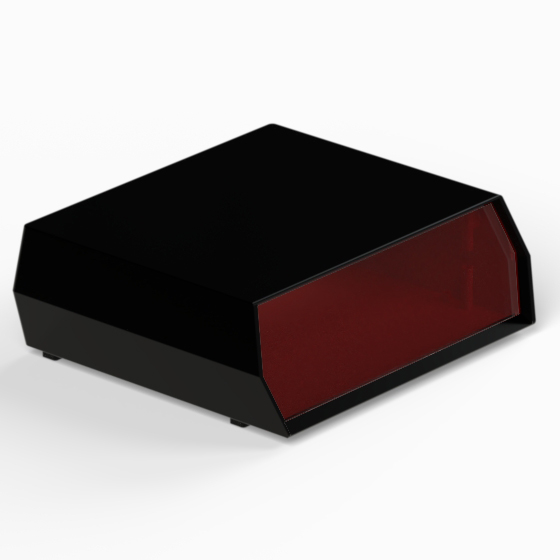

D-14.9 181 155 60 9004
P2H-AT - - 4 - PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): -
  • MAX PCB W (mm): -
  • Schrauben: 4
  • Batterie: -
  • Zubehör:
  • Zeichnungen:  PDF  DWG
12 produktfamilien , 152 Serien. Sie können nicht finden, was sie suchen? Kontaktieren sie uns
